燃?xì)怆姶砰y說明書

一、 概述：

本公司TNDA系列燃?xì)怆姶砰y，是燃?xì)夤艿赖陌踩o急切斷裝置。它可與燃?xì)庑孤﹫?bào)警系統連接或與消防及其它智能報警控制終端模塊等連接，實現現場或遠程自動/手動緊急切斷氣源，確保用氣安全。本產品具有快速切斷功能，密封性能好、低功耗、靈敏度高、動作可靠、體積小、使用方便等優點。開閥須經人工干預，手動開啟，滿足安全管理規范，符合事故處理特點。

一、 主要技術參數：

1. 適用氣體：天然氣；石油液化氣；人工煤氣等無腐蝕性氣體。

2. 關閥方式：直流脈沖驅動/手動。

3. 靜態工作電流：0A; 耗電功率：0.5W~2W。

4. 驅動電流：<1.5A（脈沖）。

5. 輸出方式：常開型。

6. 線圈的電阻：13.5±0.5Ω。

7. 開閥方式：手動復位。

8. 連接方式：DN15為G1/2，DN20為G3/4，DN25為1〞螺紋。

9. 驅動電壓：DC9V~DC12V。

10. 切斷時間：<0.3秒。

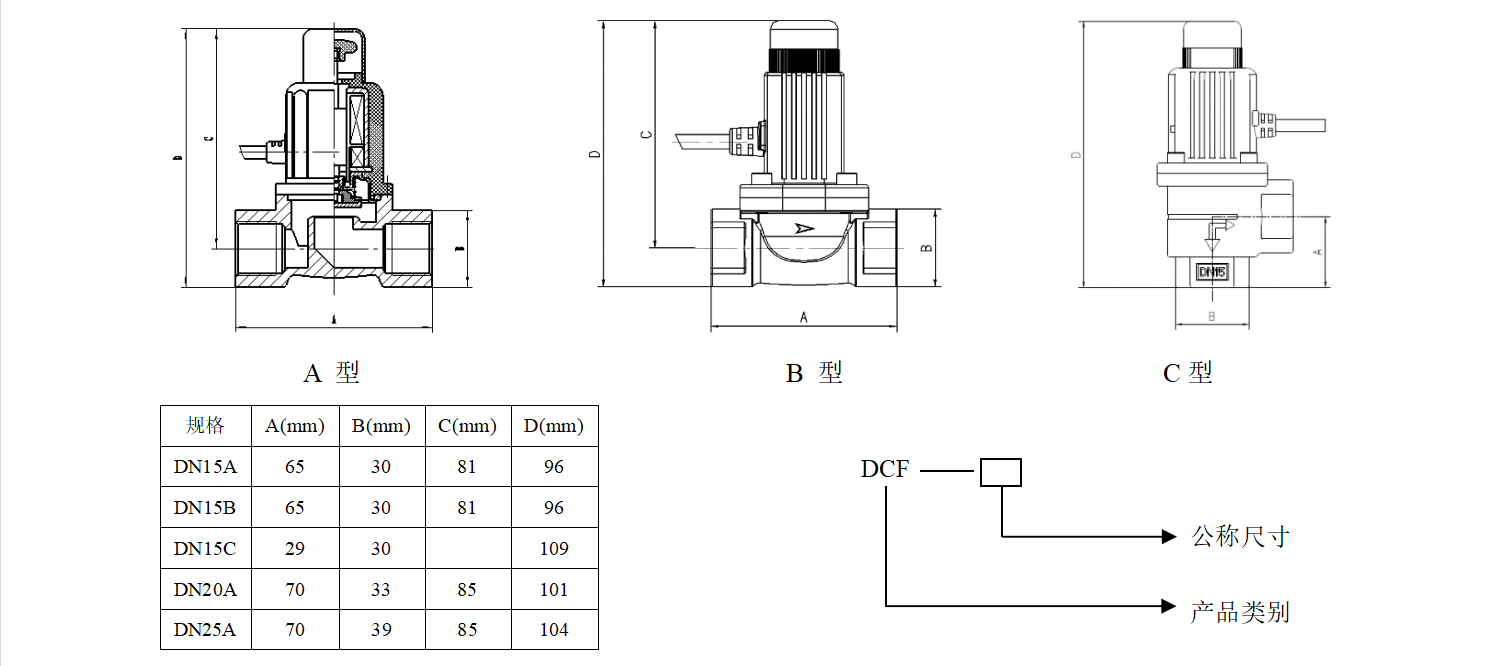

11. 通徑：DN15/DN20/DN25。

12. 工作環境溫度：-10°C-60°C。

13. 相對濕度：≤93%。

14. 最大工作壓力：A型/≤100kＰa；B型≤50kＰa;C型≤10kＰa

15. 防爆類型：澆封型。

16. 防爆標志：ExmbⅡBT6Gb。

17. 執行標準：GB3836.1-2010、GB3836.9-2014和Q/09526386-5·1—2014。

18. 出線長度：0.35-1米。

19. 閥體材質：鋁合金、銅合金。

20. 密封材質：丁晴橡膠。

  三、原理：

  該電磁閥巧妙利用線圈瞬時電磁力與永磁力及彈簧力的相互作用，實現脈沖驅動自動保持關閥及手動開閥自保持功能。

  關閥驅動原理：瞬時直流脈沖驅動關閥（DC9V~DV12V/ls）

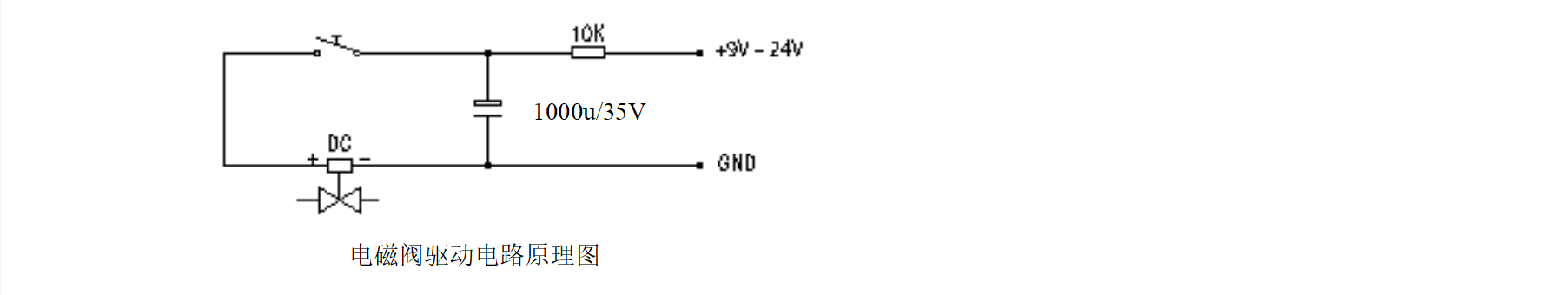

  例如：電容放電方式驅動電路原理圖：

四、 操作說明：

1. 在閥門在開啟狀態有兩種關閥方式：

a) 給電磁線圈提供一個（約1秒）瞬時直流脈沖（DC 9—12V）電能，閥門則快速關閉；

b) 手動壓下紅色手柄也可關閥。

2. 閥門在關閉狀態只有一種開閥方式：手動用力向上拉起紅色手柄，即可開閥。

注意：開閥時，如手柄向上提拉困難，則應采取措施使閥門兩端進、出口壓力平衡，平衡后再開閥。切忌野蠻操作，以免損壞開閥執行機構。

3. 閥門在開啟狀態：由于采用磁鎖原理設計，因此閥門在遇有害的強烈震動時，閥門可能會自動關閉，屬正常情況。如果開閥自鎖力不正常（過小），則應通知廠家維修。

4. 當閥門緊急切斷后，須人工現場確認，排除事故隱患方能手動復位，恢復通氣。

  五、安裝要求：

   1、 閥門安裝單位應具備相應資質并按相關的燃?xì)夤艿朗┕ひ?guī)范安裝。

   2、 閥門應安裝在戶內的總進氣閥之后，以便檢修。

  3、 應按閥體標明的氣流方向安裝，閥體線圈不得倒立，允許水平和垂直安裝。

  4、 電磁閥控制線應正確可靠連接，控制線有極性：紅色線為正極、黑色線為負極，不能接反。

  5、管道吹掃時，建議將電磁閥隔離，以免管內雜物損壞閥門密封材料。

  6、 管道在進行試壓檢測密封性能前，應先使電磁閥處于開閥狀態。

  7、手動開閥時，宜在閥門進出口壓力平衡時操作。

  8、 電動關閥時，切忌接錯電源，如：接錯極性、加錯電壓或長時間通電等，以免損壞電磁線圈。

  9、 任何因保管不善、違章施工造成閥門損壞、部件丟失，不屬于本公司免費保修范圍。

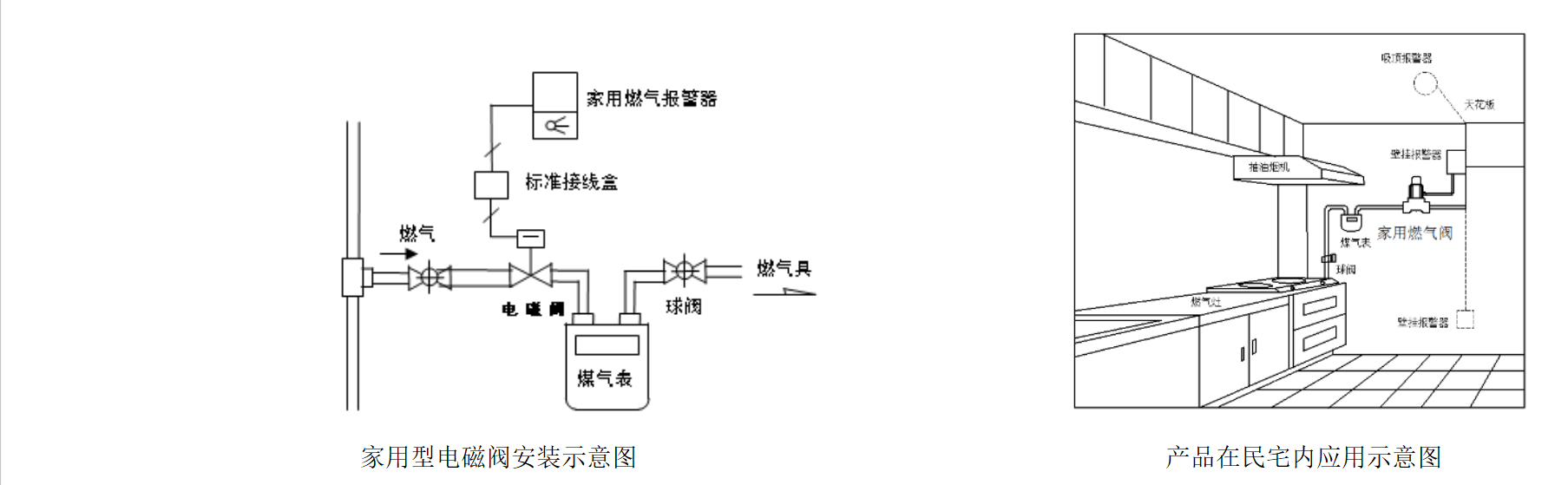

  六、家用型緊急切斷電磁閥安裝指導

 七、布線要求:

   1、電纜線：建議采用雙芯護導線2×0.3mm²,接線采用端子對插方式；布線距離：布線長度小于20 米。

   2、與家用報警器的聯接形式：

 1) 對插：電磁閥的出線端子與家用報警器的進線端子兩者直接對插即可，但必須保證兩種端子的型號一致。

 2) 焊接：家用報警器和電磁閥出線直接采用錫焊連接。

 3) 冷壓：家用報警器和電磁閥出線冷壓端子后對接。

 八、 閥門維護：

 建議用戶定期對閥門進行開、關檢查，如發現故障，應及時通知專業人員或廠家檢修。

 九、 質量保證

   成都特恩達燃?xì)庠O(shè)備有限公司（以下簡稱特恩達）產品在出廠前，經過嚴格檢驗，并符合相關國家標準或行業標準。

   成都特恩達燃?xì)庠O(shè)備有限公司承諾：凡購買特恩達產品的用戶，自購買該產品之日起一年內如出現質量問題，特恩達免費更換。因以下情況損壞或出現損缺的產品，不享受此免費更換服務：

   1.疏忽、事故、災害、安裝、使用不當；

   2.產品未經授權擅自拆卸改裝；

   3.因運輸過程造成的損壞；（與貨運方協商解決）

   4.產品投入流通時的科學技術水平尚不能發現的材料或是設計、制造上的瑕疵．

 十、 責任限定

 1、 用戶應承認產品本身已決定了購買它的目的和適合度，特恩達不負有承擔所提供建議產生后果的責任。

 2、 對于未嚴格按照本產品說明書的要求對產品進行使用和維護所帶來的損失，特恩達不承擔責任。

 3、 由非資質人員使用和維護產品，或是擅自更改或更換內部零件而引起的任何問題，特恩達不承擔責任。

  本產品說明書由特恩達出版，由于印刷錯誤或產品的不斷更新，導致本說明書的內容與實際產品可能有不符之處，這些更改恕不另行通知，敬請見諒．最新版本查閱請致電本公司。

  電話：028-84828756.傳真：028-84828756.                成都特恩達燃?xì)庠O(shè)備有限公司保留最終解釋權。
